Ett ekolod visar inte en undervattensfilm och det delar inte ut facit. Det skickar ljudpulser genom vattnet, tar emot ekon och bygger en rullande bild av vad som passerar givarens mätområde. När du förstår tid, djup, bottensvar och känslighet blir skärmen ett verktyg för beslut. Utan den förståelsen blir den lätt bara färg.
Den här guiden börjar med traditionellt ekolod och CHIRP, eftersom de lär dig grunderna. DownScan, SideScan, GPS-karta och liveekolod förklaras som kompletterande verktyg. Målet är att du efter ett pass ska kunna skilja botten från vattenmassa, hitta en kant, känna igen sannolik vegetation och återvända till en intressant plats.
Snabbstart. Montera givaren enligt tillverkarens instruktioner i rent vatten utan onödiga luftbubblor. Börja med automatisk djupskala, CHIRP eller en vanlig standardfrekvens, måttlig känslighet och avstängda fisksymboler. Kör långsamt över en känd kant. Läs skärmen från höger, där den senaste signalen visas, mot vänster, som är historik. Spara platsen när botten, struktur och möjliga fiskekon sammanfaller. Ekolodet hittar en situation att undersöka, inte ett garanterat hugg.
Så fungerar ett ekolod
Givaren under båten omvandlar elektrisk energi till ljudpulser. Pulsen färdas genom vattnet, träffar botten, vegetation, fisk eller andra föremål och reflekteras tillbaka. Enheten mäter tiden och styrkan i returen och ritar resultatet på skärmen.

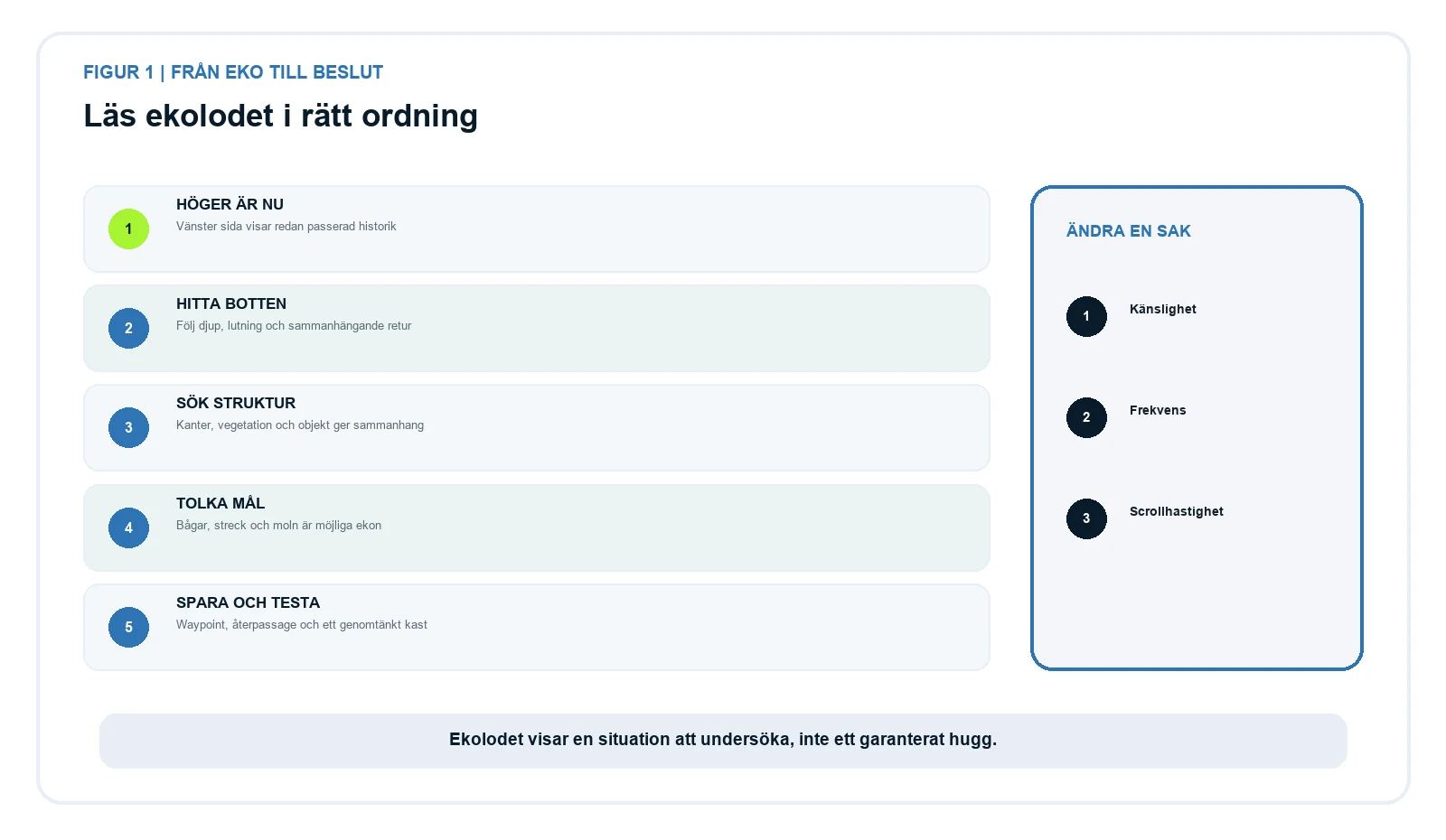

På ett traditionellt 2D-ekolod är den högra kanten nuet. Allt till vänster har redan passerat genom givarens mätområde. Om båten ligger still kan ett föremål ändå ritas ut över tid. En fisk som står kvar i konen kan därför bli en linje, medan en fisk som rör sig genom olika delar av konen kan bilda en båge. En halv båge är inte en halv fisk. Den visar bara att signalen inte följde hela passagen genom konen.
Ekolodet ser normalt en kon eller lob under givaren. Ju djupare det är, desto större område kan signalen täcka, beroende på frekvens och givarens utformning. Det betyder att en symbol på skärmen inte automatiskt ligger rakt under båtens mittpunkt.
Fem tekniker du möter
| Teknik | Visar bäst | Begränsning för nybörjaren |
|---|---|---|
| Traditionellt 2D-ekolod | Djup, botten, vegetation och mål i vattenmassan | Kräver att du förstår den rullande historiken |
| CHIRP | Skickar ett frekvensområde och kan förbättra målseparationen | Resultatet beror på givare, frekvensområde och inställning |
| DownScan eller motsvarande | Detaljrik bild direkt under båten | Fisk kan se annorlunda ut än klassiska bågar |
| SideScan eller motsvarande | Struktur och objekt åt sidorna | Avstånd och riktning kräver träning och rätt fart |
| Liveekolod | Uppdaterad riktad bild av mål och rörelse | Dyrare, mer monteringskänsligt och ingen genväg förbi grundkunskapen |
GPS och sjökort är inte ekolod, men de blir ofta systemets viktigaste komplement. Ekolodet visar vad givaren registrerar. Kartan visar var du befinner dig och gör det möjligt att spara en position.
Välj ett första ekolod
För de flesta nybörjare räcker en enhet med tydlig skärm, traditionellt ekolod eller CHIRP, GPS och möjlighet att spara waypoints. En större skärm är lättare att dela mellan karta och ekolod, men kräver mer plats och ström. Kontrollera alltid vad som faktiskt ingår. En skärm utan kompatibel givare löser inte uppgiften.
Utgå från hur du fiskar:
Liten båt eller kajak: Prioritera låg strömförbrukning, enkel montering och en givare som kan skyddas vid landning.
Vertikalfiske och isfiske: Snabb återgivning, tydlig realtidsvy och bra målseparation nära ditt bete är viktigare än lång sidräckvidd.
Trolling: GPS, spår, fart över grund och en stabil bottenbild i aktuell båtfart ger större nytta.
Struktursökning: SideScan kan spara tid över större ytor, men kräver rätt montering och metodisk körning.
Köp inte en funktion bara för att skärmbilden ser avancerad ut. Lägg pengar på kompatibel givare, stabilt fäste, rätt kablage och en installation som kan justeras.
Givaren avgör hur bra rådata blir
En korrekt inställd skärm kan inte reparera en signal som störs av luftbubblor. Aktergivare ska normalt sitta i rent vattenflöde och i en vinkel som följer vattenytan när båten går i den fart där du vill läsa. Exakt placering skiljer mellan skrov, motor och givarmodell. Följ därför tillverkarens mall.
Undvik platser bakom steg, bordläggningslister, propellerström och andra källor till turbulens. Dra kablar så att de inte skavs, kläms eller ligger nära kända störkällor. Montera säkring och strömförsörjning enligt manualen.
Ett enkelt installationstest är att börja i låg fart över jämn botten. Om bottenlinjen bryts först när farten ökar kan givaren hamna i turbulent vatten eller ha fel vinkel. Justera en sak i taget och dokumentera utgångsläget.
Grundinställningar utan knappstress
Låt automatiken ge en stabil start och lär dig sedan en kontroll i taget.
Djupskala: Auto fungerar bra under inlärningen. En manuell skala kan ge en lugnare bild när djupet är jämnt, men botten försvinner om skalan sätts grundare än vattnet.
Känslighet eller gain: För låg känslighet döljer svaga ekon. För hög fyller skärmen med störningar. Börja i auto eller nära standard och höj tills svaga ekon syns, sänk sedan precis så mycket att bilden går att läsa.
Frekvens: Högre frekvens ger vanligtvis mer detalj och smalare täckning, medan lägre frekvens vanligtvis når djupare och täcker bredare. CHIRP använder ett frekvensområde. Välj efter givaren och djupet, inte efter en universell bästa siffra.
Scrollhastighet: Bildens rörelse bör passa båtens rörelse och fiskesätt. För hög hastighet drar ut ekon, för låg pressar ihop dem. Vid stillaliggande fiske kan en realtidsvy eller flasher vara lättare att tolka.
Brusfilter: Använd så lite filtrering som behövs. Hård filtrering kan göra bilden ren men också ta bort svaga mål.
Fisksymboler: Stäng gärna av dem under inlärningen. Algoritmen tolkar ekon och kan märka vegetation eller brus som fisk. Lär dig råbilden först.
Läs botten, struktur och vegetation
Botten visas som ett sammanhängande band. Ett starkare eko kan ge ett tjockare eller mer intensivt band, men färg och tjocklek påverkas även av känslighet, djup, frekvens och färgpalett. Skriv därför inte automatiskt att en viss färg betyder sten.
Jämför i stället flera ledtrådar. En snabb djupförändring visar en kant. Ett tydligt andra botteneko kan tyda på stark retur. Oregelbundna uppstickare kan vara sten, ris eller vegetation. DownScan kan hjälpa dig skilja en kompakt struktur från ett mjukare vegetationsbälte.
Vegetation växer från botten och bildar ofta ett ojämnt fält uppåt. Ett betesfiskstim kan vara frikopplat från botten och se ut som ett moln med varierande täthet. Kontrollera om formen upprepas när du kör tillbaka över platsen från en annan riktning.
Så tolkar du möjliga fiskekon
En perfekt båge är ett pedagogiskt exempel, inte ett krav. Fisk kan visas som bågar, streck, prickar eller korta färgband. Utseendet beror på båtens och fiskens rörelse, position i konen, scrollhastighet, frekvens och signalstyrka.
Bedöm sammanhanget:
- ■ Finns ekot nära en djupkant, vegetation eller betesfisk?
- ■ Är flera liknande mål samlade på samma nivå?
- ■ Återkommer signalerna när du passerar platsen igen?
- ■ Går det att se ditt eget bete i vertikalt fiske?
Ett starkt eko betyder inte automatiskt en stor fisk. En mindre fisk nära konens centrum kan ge starkare retur än en större i kanten. Använd ekolodet för att skapa en hypotes och fisket för att testa den.
Första träningspasset steg för steg
Välj lugnt väder och en säker, välkänd vik med både flack botten och en tydlig kant.
- ■ Starta med automatisk djupskala, standardkänslighet och en lämplig CHIRP-inställning.
- ■ Kontrollera att djup och bottenlinje är stabila i låg fart.
- ■ Kör vinkelrätt över kanten och följ hur bottenlinjen förändras.
- ■ Spara en waypoint där lutningen börjar och en där den planar ut.
- ■ Kör över samma linje i motsatt riktning. Jämför om strukturen upprepas.
- ■ Höj känsligheten ett litet steg och se vilka svaga ekon som tillkommer.
- ■ Prova en annan frekvens utan att ändra något annat.
- ■ Stanna över jämn botten och sänk ett bete under givaren. Följ det i realtidsvyn.
- ■ Fiska kanten och notera djup, riktning, båtfart och eventuell kontakt.
- ■ Avsluta med att spara inställningen som gav den mest begripliga bilden.
Det här passet lär dig mer än att jaga slumpmässiga symboler under en hel dag.
Vanliga problem och lösningar
| Problem | Trolig orsak | Testa detta |
|---|---|---|
| Botten försvinner i fart | Turbulens, givarvinkel eller manuell skala | Sänk farten, kontrollera montage och återgå till auto |
| Skärmen är full av prickar | För hög känslighet, störning eller grumligt ytvatten | Sänk känsligheten lite och kontrollera strömförsörjningen |
| Inga svaga mål syns | För låg känslighet eller hård filtrering | Återställ standard och ändra en kontroll i taget |
| Bågar blir långa linjer | Båten eller fisken står stilla i konen | Tolka tid och rörelse, inte bara formen |
| SideScan är svår att förstå | Fel fart, räckvidd eller monteringsvinkel | Kör raka, överlappande linjer i lugn fart |
| Djupet hoppar | Luftbubblor, vegetation, mycket grunt vatten eller fel frekvens | Minska farten och kontrollera givaren och läget |
Använd återställning till fabriksinställningar som en kontrollerad start, inte som en reflex. Spara bilder eller anteckningar före större förändringar.
Ekolod, etik och fiskvälfärd
Tekniken förändrar inte fiskereglerna. Kontrollera fiskekort, områdesgränser, fredningar, mått, fångsttak och tillåtna metoder före passet. En waypoint ger ingen fiskerätt och ett ekolod ger ingen rätt att beträda privat anläggning.
Undvik att pressa ett stim bara för att det syns. Vid riktat fiske på djupstående fisk måste återutsättningsrisken planeras innan första nedsläppet. Gös och abborre kan drabbas av tryckrelaterade skador, och det finns ingen universell säker djupgräns som passar alla situationer. Lämna djupet om fisk visar problem att hålla balansen eller simma ned.
Framåtriktat liveekolod kan göra enskilda fiskar synliga och skapa effektivt fiske. Använd samma återhållsamhet som vid annat fiske: följ lokala regler, begränsa uttaget och låt lekande eller tydligt ansamlad fisk vara i fred.
På sjön kommer navigation och människor före skärmen. Föraren ska hålla uppsikt, använda flytväst enligt riskbedömningen och koppla dödmansgreppet. En passagerare kan sköta ekolodet när situationen kräver full uppmärksamhet framåt.
Vanliga frågor om ekolod
Behöver en nybörjare SideScan?
Nej. Traditionellt ekolod eller CHIRP tillsammans med GPS räcker för att lära djup, botten och struktur. SideScan blir värdefullt när du vill söka större ytor åt sidorna.
Är alla bågar fisk?
Nej. Formerna påverkas av rörelse, kon, känslighet och störningar. Leta efter upprepning och sammanhang i stället för en perfekt symbol.
Vilken frekvens är bäst?
Det finns ingen universell frekvens. Högre frekvens ger vanligtvis mer detalj och smalare täckning. Lägre frekvens når vanligtvis djupare och bredare. Följ givarens och enhetens rekommendationer.
Ska fisksymbolerna vara på?
De kan vara pedagogiska, men de döljer hur råa ekon ser ut och kan feltolka struktur. Lär dig gärna med symbolerna avstängda.
Var på skärmen finns fisken nu?
På ett rullande 2D-ekolod visas den senaste signalen längst till höger. Det som ligger längre åt vänster är historik.
Kan ekolodet visa fiskart?
Inte säkert. Storlek, form, stimstruktur och plats kan ge ledtrådar, men artbestämning kräver mer information och bekräftas bäst av fångst eller annan observation.
Sammanfattning
Ekolodets största nytta är inte att märka varje fisk. Det hjälper dig förstå djup, botten, kanter, vegetation och var i vattenmassan intressanta ekon finns. Börja med en enkel installation, stabil standardbild och ett träningspass över känd struktur. Läs nuet till höger och historiken åt vänster, ändra en inställning i taget och spara platser som går att återbesöka. Låt alltid navigation, regler och fiskvälfärd väga tyngre än nästa signal på skärmen.
